碳化硅較硅更能滿足高溫、高壓、高頻等需求,下游應用領域廣泛
碳化硅屬于第三代半導體材料,具備禁帶寬度大、熱導率高、臨界擊穿場強高、電子飽和漂移速率高等特點。碳化硅為第三代半導體材料典型代表,相較于硅材料等前兩代半導體材料,其禁帶寬度更大,在擊穿電場強度、飽和電子漂移速率、熱導率以及抗輻射等關鍵 參數方面有顯著優勢?;谶@些優良特性,碳化硅襯底在使用極限性能上優于硅襯底,可 以滿足高溫、高壓、高頻、大功率等條件下的應用需求。因此,碳化硅材料制備的射頻器 件及功率器件可廣泛應用于新能源汽車、光伏、5G 通信等領域,是半導體材料領域中具備 廣闊前景的材料之一。
碳化硅用于制作功率及射頻器件,產業鏈包括襯底制備、外延層生長、器件及下游應用。根據電化學性質不同,碳化硅晶體材料分為半絕緣型襯底(電阻率高于 10 5Ω·cm)和導電型襯底(電阻率區間 15~30mΩ·cm)。不同于傳統硅基器件,碳化硅器件不可直接制作于襯底上,需先使用化學氣相沉積法在襯底表面生成所需薄膜材料,即形成外延片,再進一步制成器件。通過在半絕緣型碳化硅襯底上生長氮化鎵外延層制得碳化硅基氮化鎵外延片,可制成 HEMT 等微波射頻器件,適用于高頻、高溫工作環境,主要應用于 5G 通信、衛星、雷達等領域。在導電型碳化硅襯底上生長碳化硅外延層制得碳化硅外延片,可進一步制成碳化硅二極管、碳化硅 MOSFET 等功率器件,適用于高溫、高壓工作環境,且損耗低,主要應用于新能源汽車、光伏發電、軌道交通、智能電網、航空航天等領域。
國內外廠商積極布局碳化硅,產業鏈日趨完善。以碳化硅材料為襯底的產業鏈主要包括碳化硅襯底制備、外延層生長、器件及模組制造三大環節。伴隨更多廠商布局碳化硅賽道,產業鏈加速走向成熟。目前,碳化硅行業企業形成兩種商業模式,第一種覆蓋完整產業鏈各環節,同時從事碳化硅襯底、外延、器件及模組的制作,例如 Wolfspeed、Rohm;第二種則只從事產業鏈的單個環節或部分環節,如Ⅱ-Ⅵ僅從事襯底及外延的制備,英飛凌則只 負責器件及模組的制造。當前,國內的碳化硅生產廠商大多屬于第二種商業模式,聚焦產業鏈部分環節。
SiC 較 IGBT 具備耐高壓、低損耗和高頻三大核心優勢

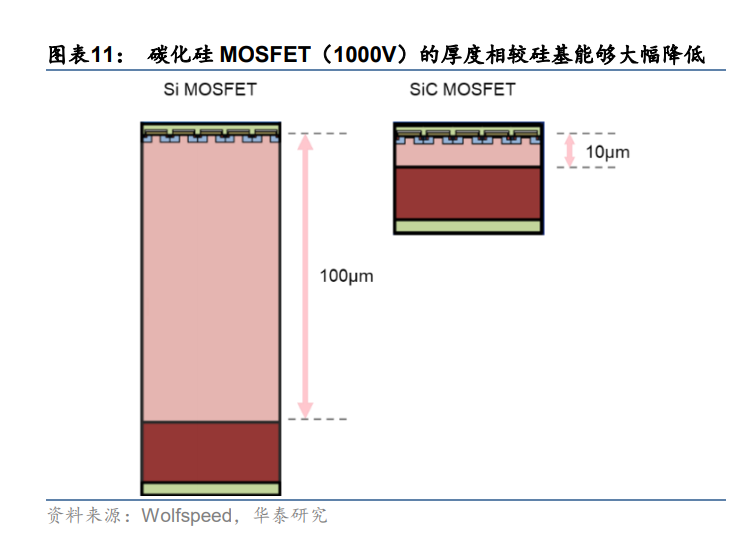

SiC MOSFET 較 IGBT 可同時具備耐高壓、低損耗和高頻三大優勢。1)碳化硅擊穿電場強度是硅的十余倍,使得碳化硅器件耐高壓特性顯著高于同等硅器件。2)碳化硅具有 3 倍于硅的禁帶寬度,使得 SiC MOSFET 泄漏電流較硅基 IGBT 大幅減少,降低導電損耗。同時, SiC MOSFET 屬于單極器件,不存在拖尾電流,且較高的載流子遷移率減少了開關時間,開關損耗因此得以降低。根據 Rohm 的研究,相同規格的碳化硅 MOSFET 較硅基 IGBT 的總能量損耗可大大減低 73%。3)涵蓋 MOSFET 自身特點,較 IGBT 具備高頻優勢。此外,據 Wolfspeed 研究顯示,相同規格的碳化硅基 MOSFET 與硅基 MOSFET 相比,其尺寸可 大幅減少至原來的 1/10。
碳化硅助力新能源汽車實現輕量化及降低損耗,增加續航里程。1)碳化硅較硅擁有更高熱導率,散熱容易且極限工作溫度更高,可有效降低汽車系統中散熱器的體積和成本。同時,SiC 材料較高的載流子遷移率使其能夠提供更高電流密度,在相同功率等級中,碳化硅功率 模塊的體積顯著小于硅基模塊,進一步助力新能源汽車實現輕量化。2)SiC MOSFET 器件較硅基 IGBT 在開關損耗、導電損耗等方面具備顯著優勢,其在新能源汽車的應用可有效降低損耗。根據豐田官網,豐田預測 SiC MOSFET 的應用有助于提升電動車的續航里程約 5%-10%。3)由于 SiC 材料具備更高的功率密度,所以同等功率下,SiC 器件的體積可以縮小至 1/2 甚至更低;4)由于 SiC MOSFET 的高頻特性,SiC 的應用能夠顯著減少電容、 電感等被動元件的應用,簡化周邊電路設計。從特斯拉的方案來看,主逆變器采用 SiC 能顯著降低損耗和提升功率密度。特斯拉 Model 3 在主逆變器中率先采用 SiC 方案(搭意法半導體的 SiC MOSFET 模組),替代原先 Model X 主逆變器方案(搭載英飛凌的 IGBT 單管)。對比產品參數可知,所用 SiC MOSFET 的反應恢復時間和開關損耗均顯著降低。同時,Model 3 主逆變器上有 24 個 SiC 模塊,每個模塊內含 2 顆 SiC 裸晶,共用到 48 顆 SiC MOSFET, 如果仍采用 Model X 的 IGBT,則需要 54-60 顆。該方案使得 Model 3 主逆變器的整體結構 更為簡潔、整體質量和體積更輕、功率密度更高。
乘碳中和之東風,2025 年市場規模有望較 2020 年翻 5 倍

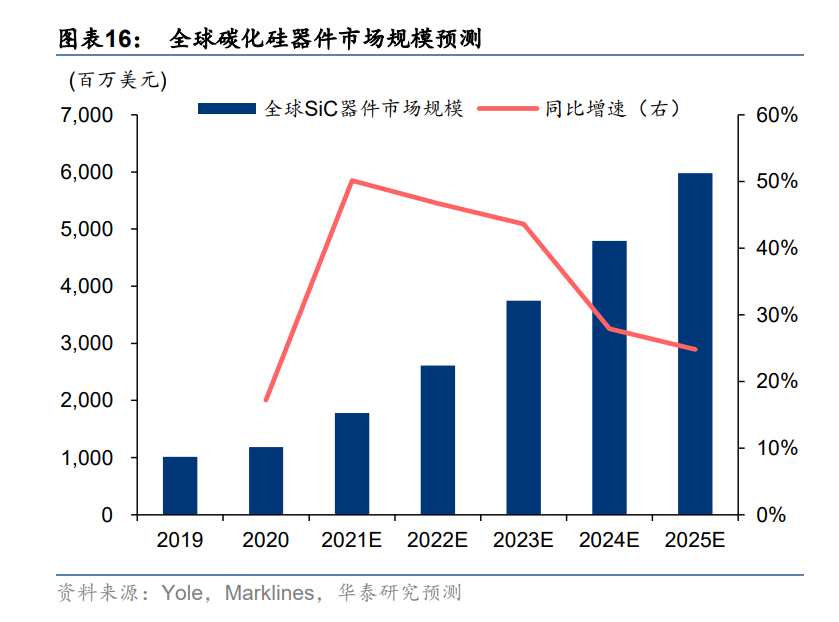

2020 年全球 SiC 器件市場規模達 11.84 億美元,預計到 2025 年有望增長至 59.79 億美元,對應 CAGR 為 38.2%。根據我們的測算,在碳中和趨勢下,受益于 SiC 在新能源汽車、光 伏、風電、工控等領域的持續滲透,SiC 功率器件市場規模有望從 2020 年的 2.92 億美元 增長至 2025 年的 38.58 億美元,對應 CAGR 為 67.6%;5G、國防驅動 GaN-on-SiC 射頻 器件加速滲透,逐步取代硅基 LDMOS,SiC 射頻器件市場規模有望從 2020 年的 8.92 億美 元增長至 2025 年的 21.21 億美元,對應 CAGR 為 18.9%。下游 SiC 功率及射頻器件高速 增長的需求也將帶動 SiC 材料市場規??焖俪砷L(cháng),按照 SiC 材料在 SiC 器件中價值量占比 50%計算(根據 CASA),預計將由 2020 年的 5.92 億美元增長至 2025 年的 29.90 億美元, 對應 CAGR 為 38.2%。
從下游領域來看,我們認為新能源汽車為 SiC 市場的核心驅動力。新能源汽車逐步向 800V 架構時代邁進,SiC 相比于 IGBT 在耐高壓、耐高溫、頻率、損耗、質量體積等方面優勢更加明顯。同時隨著全球產能開出及良率提升,SiC 價格下探將驅動其在新能源車中的逆變器、 OBC 等部件中加速滲透。根據 Wolfspeed 和我們的測算,2020 年全球 SiC 器件市場規模 中,新能源汽車領域占比約為 22.51%,隨著 SiC 在主逆變器和 OBC 中的加速滲透,我們預計到 2025 年占比將提升至 50.26%,為第一大驅動力。此外,基于 SiC 較 IGBT 的性能優勢,隨著 SiC 器件及模塊成本的下降,我們預計 SiC 在光伏、風電等新能源發電領域滲透率也將逐步提升,預計市場規模占比到 2025 年提升至 8.84%;工控市場規模占比到 2025 年提升至 5.43%。
海外廠商普遍看好 SiC 市場空間,相關業務業績展望樂(lè )觀

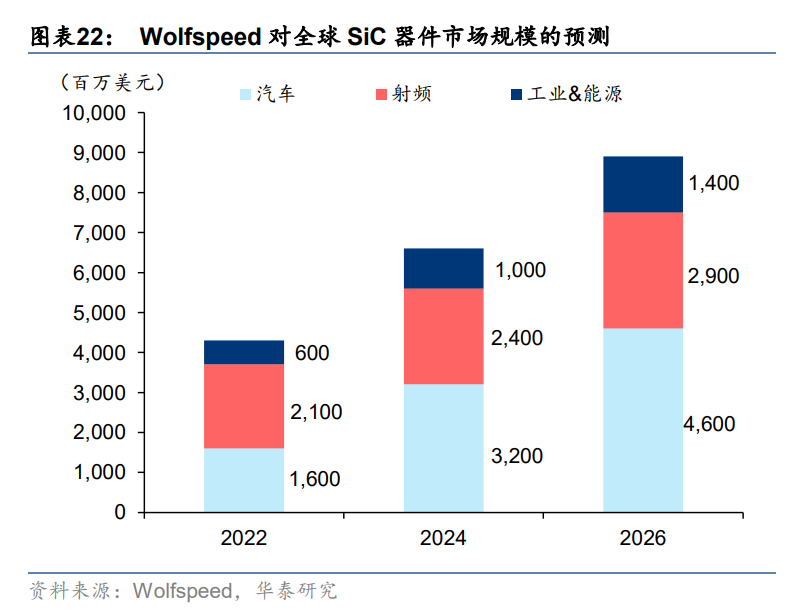

Wolfspeed 看好碳化硅器件與材料廣闊市場空間,預計 2026 年將分別突破 89/17 億美元。
(1)碳化硅器件方面,Wolfspeed 預計 2022年市場規模將達到 43 億美元,2024 年進一 步增長至 66 億美元,并于 2026 年突破 89 億美元。碳化硅器件市場增長驅動力主要來自電動汽車、射頻、工業及能源領域,其中,在電動汽車大勢所驅背景下,碳化硅材料在 400V 和 800V 充電架構中的優勢日益凸顯,Wolfspeed 預計 2026年汽車器件將占據超 50%的市場規模,2023-2026 年 CAGR 達 30%;此外,隨成本下降,碳化硅器件在工業市場的應用將更加廣泛,Wolfspeed 預計遠期有望創(chuàng )造超 400 億美元市場空間。
(2)碳化硅材料方面, Wolfspeed 認為市場供應將持續增加,但產能仍將供不應求,Wolfspeed 預計 2022 年碳化 硅材料市場達 7 億美元,2024 年進一步增長至 12 億美元,并于 2026 年突破 17 億美元, 2022 至 2026 年增長近 2.5 倍。同時,公司預期 150mm 向 200mm 工藝節點的轉變將帶來成本優化,進一步促進市場需求擴增。
市場空間逐步打開,碳化硅材料及器件主要供應商業績展望樂(lè )觀。Wolfspeed 為全球碳化 硅材料及器件龍頭供應商之一,據 Yole 及 Wolfspeed 測算,Wolfspeed 在碳化硅材料市場 份額長期穩定在 60%以上。截止 2021 年 11 月,與意法半 導體、英飛凌、安森美等客戶簽訂的長期意向訂單達 13 億美元。Wolfspeed 預計在電動汽 車及 5G 等終端對碳化硅器件的強勁需求驅動下,2024 財年公司營收有望達 15 億美元, 2026 財年增長至 21 億美元。英飛凌同樣為推動半導體行業從硅基向碳化硅基發展的核心 力量之一,公司測算 2021 年碳化硅相關收入為 2 億美元,預期 2025 年將突破 10 億美元, 占據全球市場 30%市場份額。此外,安森美和意法半導體預期公司碳化硅相關收入將分別 于 2023 年和 2024 年突破 10 億美金。
競爭格局:襯底及外延市場集中度高,器件領域海外廠商占絕對主導
碳化硅襯底市場高度集中,Wolfspeed、Ⅱ-Ⅵ全面領先。碳化硅襯底為碳化硅產業鏈核心環節,據 Yole 數據,2020 年半絕緣型碳化硅襯底和導電型碳化硅襯底市場規模分別達 1.82 億、2.76 億美元。其中,1)Wolfspeed、Ⅱ-Ⅵ、山東天岳三家寡頭壟斷半絕緣型碳化硅襯底市場。2020 年 Wolfspeed、Ⅱ-Ⅵ及山東天岳占據 98%市場份額,市場高度集中。從產品規格 上看,Wolfspeed 已實現 4 英寸及 6 英寸產品量產并開始建設 8 英寸產線,國內廠商山東天岳雖市占率行業領先,但公司預計 2023 年方能實現 6 英寸產品量產,仍存在一定差距。2) 導電型碳化硅襯底市場 Wolfspeed 一家獨大。Wolfspeed 憑借較早布局先發優勢,在良率及產能上遙遙領先,2020 年占據 60%市場份額,Ⅱ-Ⅵ以 11%市場份額位居第二。

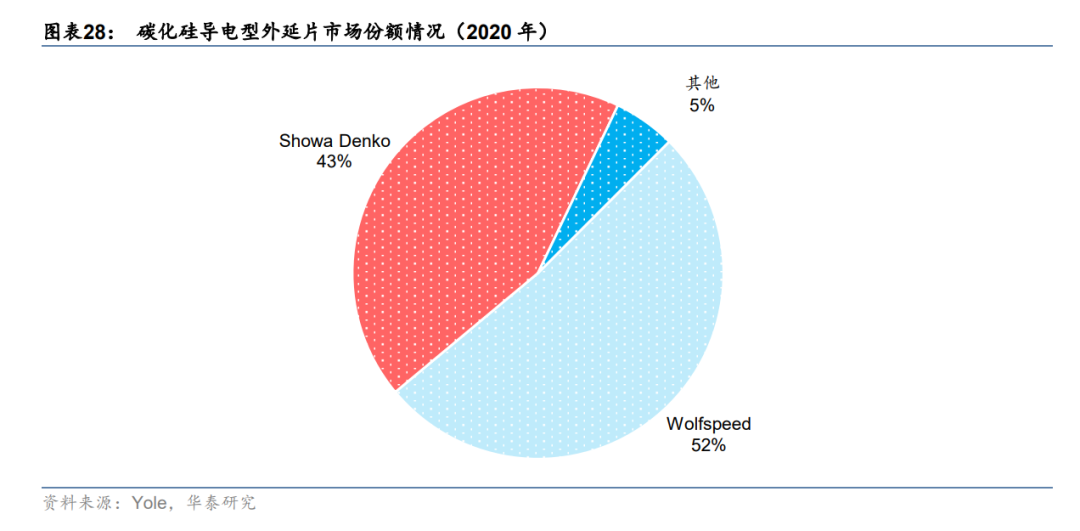

Wolfspeed、Showa Denko 雙寡頭壟斷碳化硅外延片市場。碳化硅外延片屬于行業產業鏈中間環節,參與廠商多為 IDM 公司,Industry Research 測算 2020 年全球碳化硅外延片市 場規模約為 1.72 億美元。據 Yole 數據,2020 年 Wolfspeed 與 Showa Denko 分別占據碳化硅導電型外延片市場52%和43%的市場份額,合計高達95%,具備顯著的制備技術優勢。其他碳化硅外延供應商包括Ⅱ-Ⅵ、Norstel、羅姆、三菱電機、英飛凌,占據市場較小份額。國內碳化硅外延片主要制造廠商有瀚天天成和東莞天域半導體,兩者均已具備供應 4-6 英 寸外延片實力,待產能進一步釋放。
歐美廠商占據 SiC 功率器件市場主要份額。SiC 功率器件制造工藝壁壘較高,目前市場主要廠商為傳統硅基功率器件巨頭及借助 SiC 材料介入器件領域的新銳玩家 Wolfspeed,市場集中度高于 IGBT 器件及模塊市場。據 Yole 數據,2020 年全球碳化硅功率器件市場規模約 5~6 億美元,市場 CR5 達 90.8%,顯著高于 IGBT 器件及模塊市場的 62.8%和 66.7%,歐美廠商占據主要市場份額。其中,意法半導體成功研制全球第一款大規模應用于電動汽 車的 SiC MOSFET 模塊,與特斯拉的合作為其累積大量市場份額,2020 年達 40.5%。國 內廠商在 SiC 功率器件領域入局較晚,主要玩家泰科天潤、基本半導體、華潤微等市場份額較小,但由于行業處于早期階段,格局尚未定型,國內廠商仍有較大替代空間。
新能源汽車:800V 架構下的甜蜜時刻,SiC 滲透的核心驅動力
SiC 功率器件主要包括 SBD、JFET、MOSFET 和模塊,在新能源汽車相關應用場景主要為 逆變器、OBC、及直流充電樁。我們認為當前碳化硅滲透仍處于早期,主要器件類型為 SiC 二極管,以及在高端車系應用,目前滲透率較低。未來隨著:1)特斯拉、比亞迪等頭部新能 源車廠帶來的“示范效應”,更多車企將會(huì )逐步采用 SiC 方案;2)碳化硅器件價格逐步下降, 成本經濟效益不斷提升;3)800V 架構時代來臨,SiC 在高壓下較 IGBT 性能優勢更為明顯,損耗降低幅度更大。我們認為 SiC 在新能源車主逆變器及 OBC 中滲透率將快速提升。
碳化硅器件在新能源汽車中應用進入快速滲透期。2018 年,特斯拉 Model 3 率先使用由意法半導體提供的 SiC MOSFET,開啟電動汽車使用 SiC 先河,隨后比亞迪、保時捷、豐田等汽車制造商陸續推出應用碳化硅器件新車型。其中,在 2020 年比亞迪漢搭載自主研發制造的 SiC MOSFET 控制模塊,整體加速性能及續航能力均得到顯著提升。2021 年,碳化硅器件在新能源汽車中應用進入快速增長階段,國內外眾多車型均開始應用碳化硅器件。根據各公司公告信息,我們可以看到在未來幾年,小鵬、捷豹、路虎、雷諾等越來越多的 廠商將在其新車型中使用 SiC 器件,新能源汽車中應用 SiC 器件以提升性能、實現輕量化為大勢所趨。
新能源車充電及里程焦慮凸顯,800V 架構時代來臨
充電焦慮逐漸成為當前電動車產業化關鍵的問題,800V 架構是解決充電焦慮的主流方案。電動車普及過程中主要面臨續航和充電兩大問題。續航里程目前已不是最大阻礙,根據蔚來、特斯拉、小鵬等的官網,主流品牌電動車續航里程約在 500 公里左右,即將推出的蔚來 ET7、理想 X01 等預計續航里程超 800 公里。對于提升充電效率,方案包括換電及大功 率快充。由于各品牌各車型電池差異,換電站推廣較為依賴車企自建,普適性低且成本高。大功率充電包括大電流和高電壓兩種方案,大電流方案代表企業為特斯拉,根據焦耳定律, 該方案將顯著增加充電過程中的熱量,需要更粗的線束同時對系統散熱要求更高。此外,根據新出行測評,特斯拉大電流 V3 超充樁在大部分時間內并不能達到最大功率充電。
目前,高壓快充已成為大功率快充主流方案,提升充電速度的同時,減小電損耗。2019 年 保時捷推出全球首個量產的 800V 架構電動車 Taycan,可實現充電 15 分鐘將 Taycan 電量 從 0 提升至 80%。此后,國內外車企紛紛布局高壓快充方案,現代、起亞小鵬、比亞迪等 相繼或計劃發布 800V 高壓快充平臺,小鵬 G9 可實現“充電 5 分鐘,續航 200 公里”。我們 認為,800V 架構時代正加速到來。

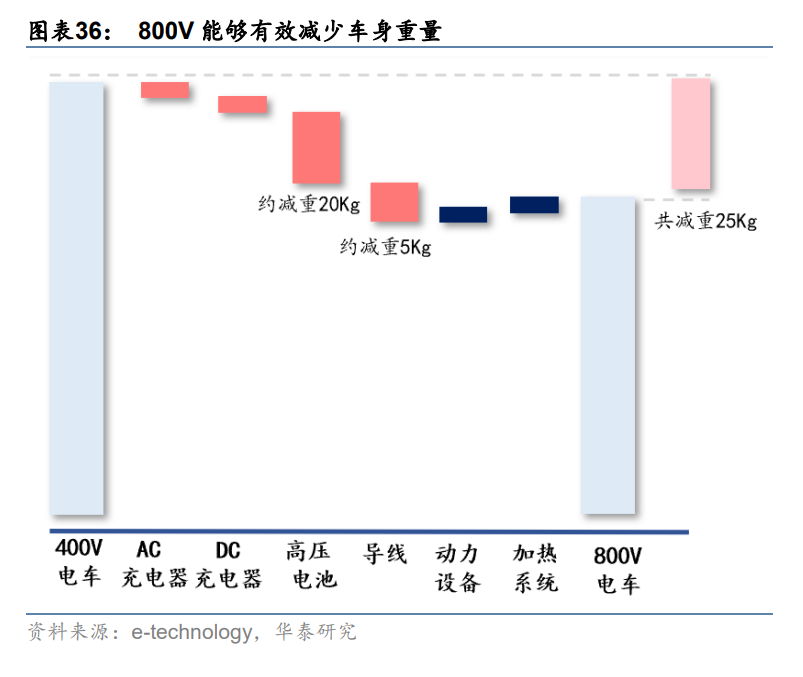

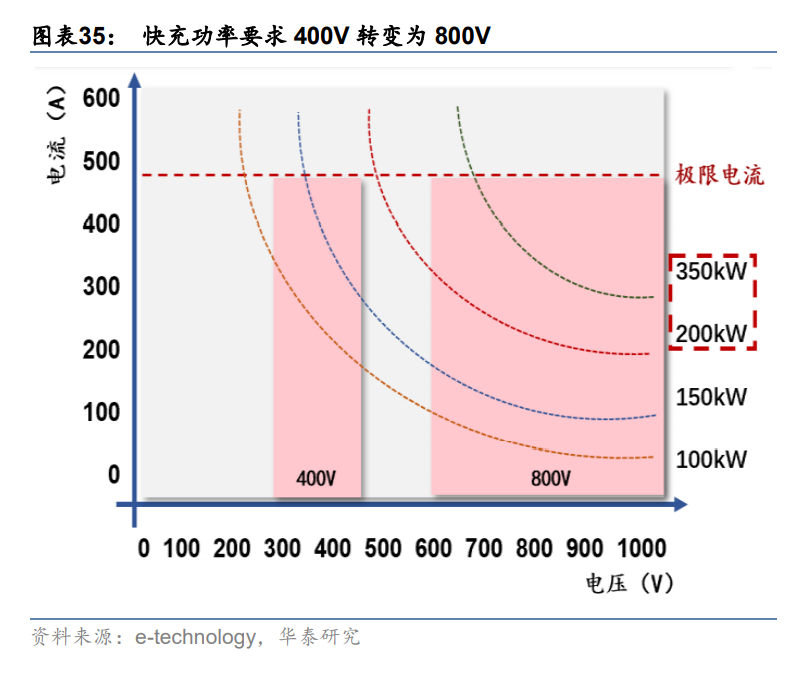

此外,800V 系統可有效減少車身重量,實現續航提升。在相同功率的情況下,800V 系統較 400V 系統電流降低一半,可減少系統熱損耗及導線橫截面。根據 e-technology 的估算,以 100kWh 的電池為例,從 400V 電車系統提升為 800V 電車系統,由于電池散熱減重及導線質量降低可以推動整車實現 25kg 的重量降低,從而提升續航。
主逆變器:800V 系統下 SiC MOSFET 大顯身手,降低主逆變器損耗及體積
目前已有多家車企在主逆變器中采用 SiC MOSFET 方案替代 IGBT 方案,如特斯拉 Model 3、 比亞迪漢高性能版等。Model 3 共用到 48 顆意法半導體的 SiC MOSFET,如果仍采用 Model X 的英飛凌的 IGBT,則需要 54-60 顆。即使成本上升 370 美金左右,但特斯拉考慮到損耗降低及體積節約等因素而選擇 SiC 方案。我們認為 800V 架構下 SiC MOSFET 在新能源車的主逆變器中滲透率將進一步提升??紤]到成本因素,會(huì )率先在中高端車型上使用。
1)損耗更低:根據 ST 的數據,800V 系統下,1200V SiC MOSFET 較 IGBT 總損耗更低, 在常用的 25%負載下,SiC MOSFET 損耗最多低于 IGBT 80%,在 100%負載下,SiC MOSFET 損耗最多低于 IGBT 60%。

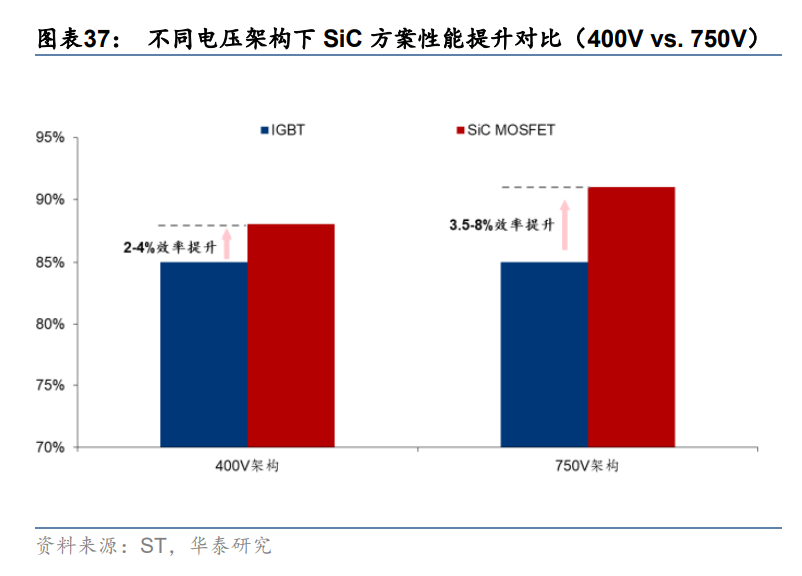

2)高壓下性能優勢更加明顯:在 400V 左右的直流母線電壓下,需要最大工作電壓在 650V 左右的 IGBT 模塊或單管。在 800V 的系統電壓下,功率器件耐壓需要提高到 1200V 以上。英飛凌、賽美控、羅姆、富士電機等均推出了 1200V 的車規級 IGBT,但對比之下,SiC 器件在高壓下性能更好。根據 ST 的數據,在 400V 電壓平臺下,SiC MOSFET 能夠比 IGBT 器件擁有 2-4%的效率提升;而在 750V 電壓平臺下其提升幅度則可增大至 3.5-8%。對比市場上的領先 SiC MOSFET 和 IGBT 器件參數可知,1200V SiC 產品優勢較 650V 產品優勢更加明顯,主要體現為損耗降低幅度更大。
3)耐高溫:SiC 的結溫更高,能夠在超過 175 度的高溫下正常工作,較 IGBT 更加適合高溫環境。
4)體積節約:根據 ST,在 10kHz 工作頻率和 800V 架構的情況下,對于一個 210kW 的逆變器,若采用全 SiC MOSFET 方案替代原先 IGBT 及二極管方案:1)使用總功率器件體積可從 600mm2 縮小 5 倍至 120mm2;2)開關損耗和總損耗分別縮小為原來的 3.9/1.9 倍。3)損耗的降低使得 PCU(電源控制單元)的尺寸得以減少,相對應的冷卻系統體積也將得以簡化。
OBC:SiC 助力實現效率提升、輕量化及系統成本降低
OBC 典型電路結構由前級 PFC 電路和后級 DC/DC 輸出電路兩部分組成。二極管和開關管 (IGBT、MOSFET 等)是 OBC 中主要應用的功率器件,采用 SiC 替代可實現更低損耗、 更小體積及更低的系統成本。
OBC 中采用 SiC 二極管整體損耗低且耐高溫能力更強。OBC 的前級 PFC 電路和后級 DC/DC 輸出電路中會(huì )使用到快恢復硅基二極管。1)影響二極管損耗的指標包括正向導通壓降(VF)、反向恢復電流(IR)、輸入電容(QC)和開通關斷速度等。相比于硅基 SBD, SiC SBD 的最大優勢在于 IR 可以忽略不計,使得反向恢復損耗極低,在 PFC 電路使用 SiC SBD 可有效提升 PFC 電路效率。同時,QC、VF 兩個主要參數相比硅基二極管也具有優勢, 在后級輸出電路中使用 SiC SBD 可以進一步提升輸出整流的效率。同時,由于 SiC 材料的 優勢,SiC 二極管的結溫更高,其可在更高溫度下保持正常工作狀態,在高溫環境下較硅基 二極管更有優勢。此外,SiC 二極管可實現更高頻率及功率密度,從而提升系統整體效率。
全 SiC MOSFET 方案降低 OBC 系統尺寸、重量和成本,同時提高運行效率。根據Wolfspeed 的研究,采用全 SiC MOSFET 方案的 22 kW 雙向 OBC,可較 Si 方案實現功率器件和柵極 驅動數量都減少 30%以上,且開關頻率提高一倍以上,實現系統輕量化和整體運行效率提 升。SiC 系統在 3kW/L 的功率密度下可實現 97%的峰值系統效率,而 Si OBC 僅可在 2kW/L 的功率密度下實現 95%的效率。同時,進一步拆分成本,由于 SiC 器件的性能可減少 DC/DC 模塊中所需大量的柵極驅動和磁性元件。因此,盡管相比單個 Si 基二極管和功率晶體管, SiC 基功率器件的成本更高,但整體全 SiC 方案的 OBC 成本可節約 15%左右。
SiC 器件與傳統產品價差持續收窄,具備經濟效益指日可待
SiC 器件價格持續下降,與硅基器件價差已縮小至 2-3 倍。SiC SBD 方面,根據 Mouser 數據顯示,公開報價方面,650V的SiC SBD 2020年底與Si器件的價差在3.8倍左右;1200V 的 SiC SBD 的平均價與 Si 器件的差距在 4.5 倍左右。根據 CASA Research,實際成交價 低于公開報價。2020 年,650V 的 SiC SBD 的實際成交價格約 0.7 元/A;1200V 的 SiC SBD 價格約 1.2 元/A,較上年下降了 20%-30%,實際成交價與 Si 器件價差已經縮小至 2-2.5 倍 之間。SiC MOSFET 實際成交價格方面,根據 CASA Research,650V 的 SiC MOSFET 價格 0.9 元/A;1200V 的 SiC MOSFET 價格 1.4 元/A,較 2019 年下降幅度達 30%-40%, 與 Si 器件價差也縮小至 2.5-3 倍之間,基本達到甜蜜點,將加速 SiC MOS 器件的市場滲透。
綜上,目前 SiC MOSFET 單價約為 IGBT 單價的 3-4 倍,目前主逆變器中的 IGBT 成本約為 1500 元,若全部替換為 SiC MOSFET,考慮到器件節約,我們預計成本將增加 3000-4000 元左右。以當前成本來看,根據寧德時代、松下、LG 新能源等的電池成本數據,電動車動 力電池度電單價約為 750 元,我們認為到 2025 年有望降至 560 元;根據特斯拉、小鵬等 在售車型的電池容量,當前電動車平均電池容量約為 55kwh,在百公里電耗逐步下降及續航里程不變的情況下,到2025 年平均電池容量有望降至 43kwh,則 2022/2025E 電池包的價格為 41250/24000 元。
根據豐田的實驗數據,采用全碳化硅模塊可使續航里程提升 5-10%, 我們假設這將節約電池成本 5-10%。根據我們的測算,若僅考慮電池成本節約, 當 SiC MOSFET 成本下降到 IGBT 器件成本的 2 倍左右時,將具備經濟效益。若考慮使用 SiC 帶來的冷卻系統節約、外圍器件節約、整體空間節約等,當 SiC MOSFET 成本下降到 IGBT 成本的 2-2.5 倍時采用 SiC 方案就將具備經濟效益。
預計 2025 年全球新能源汽車 SiC 市場規模將達到 30.1 億美元

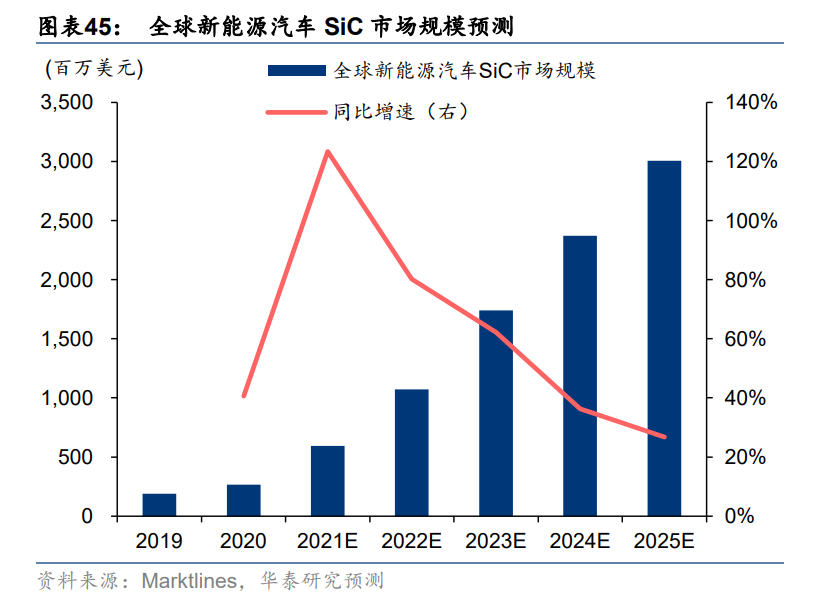

根據我們的測算,2020 年全球新能源汽車 SiC 器件及模塊市場規模為 2.7 億美元,預計到 2025 年達 30.1 億美元,對應 CAGR 為 62.3%;由此帶來的 2020 年對 SiC 晶圓(6 寸) 的消耗量達 13.7 萬片,預計到 2025 年將達 199.6 萬片,對應 CAGR 為 71.0%。我們認為 全球新能源汽車滲透率的快速提升將驅動 SiC 市場規模高速增長,我們采取自上而下的方 式,以新能源汽車銷量為基礎,考慮單車 SiC 器件或模塊的價值量、不同零部件 SiC 滲透 率等假設來進行測算。我們的核心假設如下:
1)新能源汽車銷量:我們預計全球新能源汽車銷量將由 2020 年的 277.3 萬輛增長至 2025 年的 2,121.7 萬輛,對應 CAGR 為 50.2%,其中中國大陸和北美市場為主要驅動力,CAGR 分別為 56.3/79.0%。
2)SiC 滲透率:我們認為 SiC 在新能源汽車中的應用場景主要為 OBC 和主逆變器,將率先逐步替代 MOSFET、IGBT 等方案。我們預計性能優勢將使得 SiC 在 OBC 中的滲透率從 2020 年的 23.0%提升至 2025 年的 43.0%,在主逆變器中的滲透率將由 2020 年 16.0%提 升至 2025 年的 38.0%。由于小鵬、蔚來、雷諾、路虎等車企宣布將在 2022 年開始大規模應用碳化硅方案,我們預計 SiC 方案滲透將在 2022 年開始加速。
3)單車價值量:目前在主逆變器中的應用主要為 SiC 模塊,價值量較高;OBC 中主要以單管器件為主。根據 Mouser、Digikey、特斯拉、比亞迪等數據,目前主逆變器/OBC 中 SiC 模塊或器件的價值量約為 500/40 美金,我們認為隨著產業鏈各環節的成熟、上游積極擴產,單車碳化硅成本將逐漸下降,對 IGBT 的成本溢價將不斷縮小。
4)消耗晶圓數:根據我們對 SiC 模塊和器件的市場規模的測算,根據單個晶圓能夠切割 SiC 模塊/器件的數量,由此測算新能源汽車市場將消耗的 SiC 晶圓數。
直流充電樁:大功率充電占比提升,SiC 將加速替代

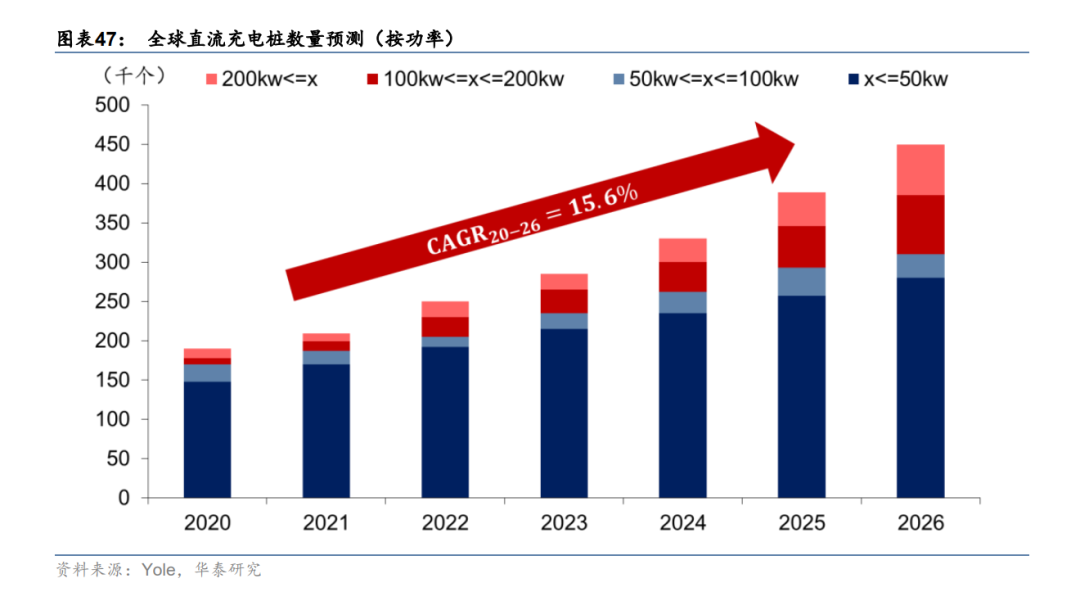

大功率直流充電樁需求旺盛,SiC 協力實現高效快充。政策方面,《2020 年政府工作報告》 中已將充電基礎設施納入新基建七大產業之一;《2020 年能源工作指導意見》中指出要加強充電基礎設施建設,提升新能源汽車的充電保障能力。直流充電方式相較家用標準交流電充電方式速度大幅提高,一個 150kW 的直流充電器可以在大約 15 分鐘內為電動汽車增 加 200 公里續航,隨電動汽車滲透率進一步提高,直流電充電方案需求將同步提升。Yole 預計 2020-2025 年,全球 200kW 及以上的大功率直流充電樁數量將以超過 30%的 CAGR 增長,高于平均的 15.6%。SiC 器件和模塊具備耐高溫、耐高壓以及低損耗等優勢,可被廣泛應用于電動車直流充電方案中 AD-DC PFC、DC-DC 以及閘門驅動器等環節中,實現 更高效電動車直流充電方案。
1)SiC MOSFET 可簡化直流充電樁 AC/DC 及 DC/DC 電路結構,減少器件數量實現充電效率提升。根據英飛凌,在 DC/DC 中,使用 4 顆 1200V SiC MOSFET 替代 8 顆 650V 硅 基 MOSFET,在同樣功率下,可將原來的兩相全橋 LLC 電路簡化為單相全橋 LLC 電路,所用器件數量減少 50%,提升電路整體效率。同樣在 AC/DC 中,使用 SiC MOSFET 可將 三相 Vienna 整流器拓撲電路簡化為兩相結構,器件數量減少 50%實現效率提升。同時,SiC MOSFET 的整體損耗也更小。綜上,SiC 方案能使得整體充電器體積更小、功率密度更高、充電效率更高,更好的滿足快充要求。
2)SiC 二極管方案可實現效率提升及輸出功率增加。根據英飛凌,在 48kHz 下,采用 SiC 二極管替代 Si 二極管,可顯著降低損耗從而提升 0.8%的充電效率,可實現最多 80%輸出功率的提升。
光伏:SiC 光伏逆變器性能提升顯著,廣泛應用未來可期
據天科合達招股書,基于硅基器件的傳統逆變器成本約占光伏發電系統 10%,卻是系統能量損耗的主要來源之一。根據英飛凌,使用 SiC MOSFET 功率模塊的光伏逆變器,其轉換效率可從 98.8%提升至 99%以上,能量損耗降低 8%,相同條件下輸出功率提升 27%,推動發電系統在體積、壽命及成本上實現重要突破。英飛凌最早于 2012 年推出 CoolSiC 系列產品應用于光伏逆變器,2020 年以來,西門子、安森美等眾多廠商陸續推出相關產品,碳化硅光伏逆變器應用進一步推廣。據 CASA 數據,2020 年光伏逆變器中碳化硅器件滲透率為 10%,預計 2025 年將增長至 50%。高效、高功率密度、高可靠和低成本為光伏逆變器未來發展趨勢,SiC 器件有望迎來廣闊增量空間。
工控:SiC 模塊有望在軌交、智能電網、風電等領域實現全方位滲透
軌道交通方面,碳化硅器件應用于軌道交通牽引變流器能極大發揮碳化硅器件高溫、高頻和低損耗特性,提高牽引變流器裝置效率,符合軌道交通大容量、輕量化和節能型牽引變流裝置的應用需求,從而提升系統的整體效能。根據 Digitimes,2014 年日本小田急電鐵新型通勤車輛配備了三菱電機 3300V、1500A 全碳化硅功率模塊逆變器,開關損耗降低 55%、體積和重量減少 65%、電能損耗降低 20%至 36%。
智能電網方面,相比其他電力電子裝置, 電力系統要求更高的電壓、更大的功率容量和更高的可靠性,碳化硅器件突破了硅基功率 半導體器件在大電壓、高功率和高溫度方面的限制所導致的系統局限性,并具有高頻、高可靠性、高效率、低損耗等獨特優勢,在固態變壓器、柔性交流輸電、柔性直流輸電、高壓直流輸電及配電系統等應用方面推動智能電網的發展和變革。此外碳化硅功率器件在風力發電、工業電源、航空航天等領域也已實現成熟應用。
綜上,我們測算 2020 年全球 SiC 功率器件市場規模為 2.92 億美元,受新能源車、光伏、工控等需求驅動,預計到 2025 年將增長至 38.58 億美元,對應 CAGR 為 67.6%。2025 年新能源車、新能源發電、工控占 SiC 功率器件市場規模比重分別為 77.88/13.71/8.41%。
射頻:5G 推動 GaN-on-SiC 需求提升

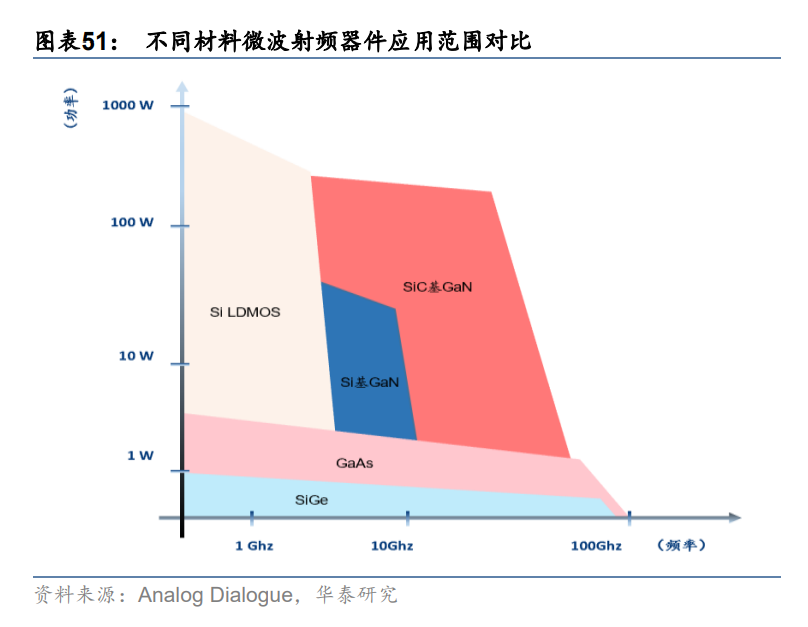

5G 發展推動碳化硅基氮化鎵器件需求增長,市場空間廣闊。微波射頻器件中功率放大器直接決定移動終端和基站無線通訊距離、信號質量等關鍵參數,5G 通訊高頻、高速、高功率特點對其性能有更高要求。以碳化硅為襯底的氮化鎵射頻器件同時具備碳化硅高導熱性能和氮化鎵高頻段下大功率射頻輸出優勢,在功率放大器上的應用可滿足 5G 通訊對高頻性能、高功率處理能力要求。當前 5G 新建基站仍使用 LDMOS 功率放大器,但隨5G 技術進一步發展,MIMO 基站建立需使用氮化鎵功率放大器,氮化鎵射頻器件在功率放大器中滲透率將持續提升。
據 Yole 和 Wolfspeed 預測,2024年碳化硅基氮化鎵功率器件市場有望突破 20 億美元,2027 年進一步增長至 35 億美元。根據我們的預測,受益 5G 通訊快速發展,通訊頻段向高頻遷移,基站和通信設備需要支持高頻性能的 PA,碳化硅基氮化鎵射頻器件相比硅基 LDMOS 和 GaAs 的優勢將逐步凸顯,我們測算 2020年全球碳化硅射頻器件市場規模為 8.92 億美元,預計到 2025 年將增長至 21.21 億美元,對應 CAGR 為 18.9%,和 Yole 和 Wolfspeed 預測基本一致。

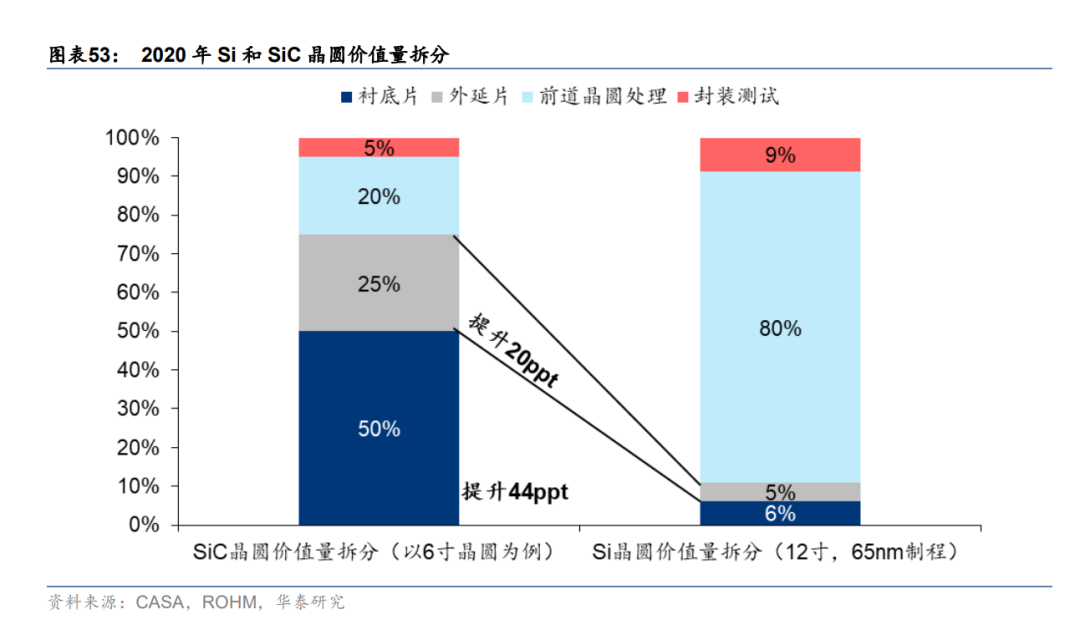

相比于 Si,SiC 襯底和外延為制造產業鏈核心環節,合計價值量占比超 60%。在傳統硅基器件制造過程中,需要在硅片基礎上進行氧化、涂層、曝光、光刻、刻蝕、清洗等多個前道處理步驟,從而產生更高附加值。SiC 材料則僅用于分立器件制造,其前端工藝難度不大,而襯底和外延需在高溫、高壓環境中生成,生長速度緩慢,為關鍵技術難點,占據產業鏈主要價值量。據 CASA Research 數據顯示,在傳統硅基器件中,硅片前道處理附加價值量達到 80%,襯底和外延環節僅占 11%;而在碳化硅器件的成本構成中,襯底和外延占比分別為 50%和 25%,合計達到 75%,為產業鏈中價值量最高環節。此外,襯底和外延質量對器件性能優劣起至關重要作用,提升其良率為碳化硅器件制備主要攻克目標。
襯底:碳化硅產業鏈最關鍵環節,技術壁壘較高
碳化硅襯底應用逐步成熟,主要分為導電型碳化硅襯底和半絕緣型碳化硅襯底。據工信部發布《重點新材料首批次應用示范指導目錄(2021 年版)》,碳化硅襯底可分為兩類,一類是具有高電阻率(電阻率≥10 5Ω·cm)的半絕緣型碳化硅襯底,經 GaN 外延生長可制成 射頻器件。半絕緣型碳化硅襯底的制備過程追求“絕對純凈”,去除晶體中的各種雜質對實現碳化硅晶體本征高電阻率十分重要。另一類為低電阻率(電阻率 15~30mΩ·cm)的導電型碳化硅襯底,經 SiC 外延生長可進一步制成 SiC 二極管、SiC MOSFET 等功率器件。導電型碳化硅襯底以良好導電性為追求目標,在 PVT 法下,相較半絕緣型襯底其生產難度 更低,但在生產過程中,電阻率易發生分布不均情況,仍需更好擴徑及摻雜控制技術。
碳化硅襯底制備需歷經多道加工工序,技術難度大。碳化硅襯底行業屬于技術密集型行業, 涵蓋材料、熱動力學、半導體物理、化學、計算機仿真模擬、機械等多學科交叉知識的應用,其制備過程與硅基相似,但技術難度更高,需要長時間積累。具體流程包括原料合成、晶體生長、晶碇加工、晶體切割、晶片研磨、晶片拋光、晶片檢測以及晶體清洗。
其中,晶體生長為技術難度最大的環節,主流制備方式為物理氣相傳輸法。晶體生長是碳 化硅襯底制備過程中核心難點,并直接決定碳化硅襯底電學性質。目前主要晶體生長方法 有物理氣相傳輸法、高溫化學氣相積淀、升華外延、液相外延四種,其中物理氣相傳輸法 為主流制備方式。
1)物理氣相傳輸法(PVT),在使用 PVT 法進行 SiC 晶圓生長時,分別將高純碳化硅微粉和 籽晶置于單晶生長爐內圓柱狀密封石墨坩堝下部和頂部,并在坩堝內形成軸內溫度梯度。碳化硅微粉在高溫下升華形成氣相的 Si2C、SiC2、Si 等物質,在溫度梯度驅動下輸送到溫度較 低的籽晶處,在籽晶處形核、長大,結晶形成碳化硅晶碇。PVT 法生長成本較低,當前其面臨主要挑戰在于高純度 SiC 原料獲取,微量關鍵雜質將對生長的 SiC 晶體純度造成嚴重影響。
2)高溫化學氣相積淀(HTCVD),HTCVD 法將高純度的硅烷、乙烷或丙烷、氫氣等氣體從底部導入反應器,先在高溫區生長腔進行反應,形成碳化硅前驅物,再經過氣體帶動進入低溫區籽晶端前沉積形成碳化硅晶體。HTCVD 法的主要優勢在于在制備過程中可有效控制 Si 和 C 比例,從而實現晶體高純度、高質量持續生長。相較 PVT 法,HTCVD 法使用設備更加昂貴,普及程度較低,但該方法所生長晶體缺陷少、質量高、雜質含量較低,其重要性正日益變大。
3)升華外延,升華外延法是在石墨坩堝等封閉環境中用固體 SiC 做原材料生長 SiC 方法,與 PVT 法相近,但其所用溫度更低(1800~2200℃)、壓強更高(達到 1atm),并且原料與晶片更接近甚至緊密接觸。其最大優點在于生長速率很高,但受限于其固有缺陷即其所生長的晶碇長度不可能超過籽晶與原料之間的距離(通常為 2mm)。
4)液相外延(LPE),LPE 法將碳化硅籽晶固定在籽晶桿前端,石墨坩堝里裝填硅原料及 少量摻雜物,在加熱至硅融點(1500-1700℃)以上將其融化后,經由籽晶的旋轉或是加上坩堝的反向旋轉,使熔體里的碳以及摻雜元素均勻散布,再借由緩慢降溫使溶液過飽和后在籽晶前端生長出碳化硅晶體。使用 LPE 法生長晶體,其徑向生長速度相對可控,可實現無微管缺陷晶體生長,但其晶體生長成本較高。
與硅相比,碳化硅襯底性能參數指標眾多、工藝難度高,制備效率低。碳化硅襯底包括直徑、微管密度、多型面積、位錯密度、電阻率、彎曲度、翹曲度、表面粗糙度等多項核心參數,共同影響著襯底質量高低及最終器件性能的優劣。不同于傳統單晶硅使用提拉法制備,碳化硅材料需采用氣相生長方法,在密閉高溫腔體內進行原子有序排列并完成晶體生長、同時控制各參數指標十分復雜。此外,再將生長好的晶體加工成可以滿足半導體器件制造所需晶片又涉及一系列高難度工藝調控,進一步制約生產效率。穩定量產各項性能參數指標波動較低的高質量碳化硅襯底技術壁壘較高,具體體現在以下幾個方面:
1)碳化硅粉料純度要求高,制備難。碳化硅粉料純度直接影響生長晶體質量,需使用高純 碳粉和高純硅粉反應制成,而在合成過程中環境雜質多,難以獲得高純度粉料。
2)高溫、高壓環境中進行晶體生長,條件苛刻。碳化硅晶體氣相生長環境要求溫度在 2000℃ -2500℃,壓力為 350Mpa,生長條件非??量?,而傳統硅片制備僅需 1600℃左右的溫度要 求。并且高溫環境對設備和工藝的控制帶來極高要求,在生產中需要精確調控生長溫度和 壓力,稍有失誤將導致生長數天產品失敗,直接造成時間和材料雙重損失。
3)碳化硅晶體結構類型眾多,雜質控制難度高。碳化硅存在 200 多種晶體結構類型,但僅 其中六方結構的 4H 型(4H-SiC)等少數幾種晶體結構碳化硅為所需材料,在晶體生長過 程中,需精確控制硅碳比、生長溫度梯度、晶體生長速度以及氣流氣壓等參數,否則容易 產生多晶型夾雜,降低產品良率。
4)長晶速度緩慢,擴徑技術難度高。碳化硅晶體生長速度非常緩慢,每小時僅能生長 400 微米,而硅晶棒生長速度為每小時 300 毫米,兩者相差近 800 倍。使用當前主流的物理氣 相傳輸法約 7 天才能生長 2cm 左右的碳化硅晶體,而生產 1-2m 的 8 英寸硅晶棒僅需 2 天 半左右,6 英寸則只需約 1 天時間。同時,氣相傳輸法下,碳化硅晶體生長的擴徑技術難度 較大,隨著晶體尺寸擴大,其生長難度工藝呈幾何級增長。
5)碳化硅硬度高,切割技術難度大。碳化硅莫氏硬度分布在 9.2-9.6,硬度僅次于金剛石材料,且脆性高,屬于典型硬脆材料,切割、研磨、拋光技術難度大,加工過程中易導致開裂問題,而加工完成后襯底易存在翹曲等質量問題,工藝水平的提高需要長期的研發積累。
導電型和半絕緣型碳化硅襯底制作工藝存在差異,導電型材料整體技術難度和成本稍低。在采用主流的物理氣相傳輸法(PVT)下,導電型 SiC 通常采用通入雜質來增強導電性, 而半絕緣型 SiC 則主要采用加入深能性摻雜劑(如 V)的方式控制電阻率。半絕緣型 SiC 襯底追求原材料的高純凈度,同時摻釩工藝較為復雜,對生產設備和技藝等要求更高,總體生產技藝難度和成本都較大,當前國產碳化硅領先企業如天科合達和天岳先進均在半絕緣型 SiC 材料上有較高的研發投入或存在專利成果。
從產出率看,根據 Wolfspeed 的數據, 導電型襯底單片平均厚度約為 350 微米,而半絕緣型襯底單片平均厚度約為 500 微米,在 使用相同晶棒進行長晶工藝生產時,導電型SiC襯底產成率約為半絕緣型SiC襯底的142%。因此,在相同生產設備和技術環境下,我們預計國內具備生產半絕緣型 SiC 襯底能力的廠 商開始生產導電型 SiC 襯底產出率將大幅提升。
海外龍頭早期以導電型產品為主,從整體看導電型和半絕緣型產品同步研發。在美國 90 年 代的商業化 SiC 產品中,大部分仍為導電型 SiC 襯底,半絕緣型 SiC 所需的摻釩工藝和技 術要求導致國際廠商對該類型產品的質量和性能把握較有延遲,但從整體看目前的海外 SiC 龍頭在兩類產品的研發量產上基本做到了齊頭并進。作為該行業的先驅?zhuān)珻ree 在 1993 年 已成功出品 5 款不同的 2 英寸導電型 SiC,但很快在 1998 年,公司就推出了業界首款采用 半絕緣型 SiC 加 GaN 外延層的 HEMT 器件。在 2000 年,II-VI 申請了使用釩作為補償性摻 雜劑的生產專利,并于 2002 年同時實現了 2 英寸導電型和半絕緣型 SiC 襯底材料的量產。目前,Wolfspeed 和 II-VI 均已實現兩種類型 8 英寸 SiC 襯底的量產,在兩種類型 SiC 襯底 材料的生產技藝上基本保持了同步研發。
行業趨勢#1:襯底尺寸不斷擴大,8 英寸襯底成本優勢凸顯
成本優勢驅動襯底大尺寸化發展。襯底直徑為衡量晶體制備水平重要指標之一,目前導電型碳化硅襯底以 6 英寸為主,8 英寸襯底開始發展,而半絕緣碳化硅襯底以 4 英寸為主,逐漸向 6 英寸、8 英寸方向發展。單片襯底制備芯片數量隨襯底尺寸增大而增多,同時邊緣芯片占比也顯著改善。碳化硅晶圓從 6 英寸擴徑到 8 英寸,芯片數量將由 448 增長至 845 顆, 邊緣芯片占比也將從 14%減少至 7%,帶來單位芯片成本大幅降低。Wolfspeed 于 2019 年開始建設 8 英寸襯底產線,公司預計將于 2024 財年達產。Wolfspeed 表示 2024 財年 MVF 晶圓廠單顆 MOSFET 裸片成本有望降低 63%,其中 28%的降本來自良率(產量效率)提升,25%來自規模效應,10%來自自動化帶來的人工成本和生產周期改善,襯底大尺寸帶來成本優勢顯著。
行業趨勢#2:遠期產業鏈融合有望成為趨勢
SiC 襯底、外延、器件、設備未來產業鏈垂直化整合趨勢明顯。國內外碳化硅企業積極完善襯底、外延及器件全產業鏈布局。(1)國外廠商方面,意法半導體于 2019 年 12 月收購瑞典 Norstel,開始布局 SiC 襯底及外延;II-VI 公司在 2020 年收購 Ascatron、INNOViON 以及 GE 的 SiC IP 授權,進一步垂直整合 SiC 業務。(2)國內廠商方面,三安光電宣布投資 160 億元建設湖南三安半導體項目,將打造國內首條、全球第三條碳化硅垂直整合產業鏈,該產線可月產 3 萬片 6 英寸碳化硅晶圓。同時,碳化硅襯底、器件廠商往往與汽車等設備制造商簽訂長期合作協議,加強產業鏈上下游協同。我們認為未來進入行業整合階段, 頭部廠商將積極進行產業鏈上下游延伸,以提升全產業鏈競爭力和市占率。
行業趨勢#3:半絕緣型襯底國產化率已經較高,導電型襯底成為國產替代焦點
根據 Yole 的數據,2020 年國內廠商山東天岳在全球半絕緣型 SiC 襯底的市場份額達 30%, 與貳陸(35%)和 Wolfspeed(33%)的份額基本相當,整體市場形成寡頭的局面,已經實 現較大程度的國產替代。但在另一方面,全球導電型襯底市場由國外廠商占絕對主導,2020 年,Wolfspeed 和貳陸公司合計份額超過 70%(Yole 的數據),國內廠商如天科合達具備一 定的收入規模,但整體份額較小。同時導電型襯底對應下游新能源車、光伏等高成長性市場。因此我們認為,導電型襯底將是現階段國產替代發力的焦點區域,存在廣闊替代空間。
國產襯底迭代進程加快,質量、良率等方面仍存不小差距
國產碳化硅產業起步較晚,迭代進程加快并不斷追趕國際廠商。國內碳化硅產業起步較晚, 國際龍頭企業如 Wolfspeed 和 II-VI 等于 20 世紀 70-80 年代設立與投入研發,分別于 1995 和 2002 年量產 2 英寸碳化硅襯底。而國內企業基本設立于 2006 年之后,最早的天科合達 也于 2006 年實現 2 英寸產品的研發和少量銷售,落后海外廠商 11 年。近年來,隨著國內對碳化硅行業投資和政策扶持力度的加大,國內企業研發投入持續增加,使得從 4 英寸到 6 英寸襯底產品的量產推動用時顯著短于海外龍頭企業,6 寸量產時間差已由 4 寸的 9 年縮短 至 7 年左右。部分企業如天科合達和天岳先進已于 2020 年開始研發 8 英寸碳化硅晶片的生產線。截至 2021 年,國產碳化硅廠商的 4 英寸和 6 英寸產品已基本實現量產和銷售,國內碳化硅襯底廠商的產品迭代速度正在不斷加快,逐漸縮小與國際廠商的差距。
國產碳化硅襯底質量在部分參數上比肩國際龍頭,但在單晶性能一致性、成品率、成本等方面仍存在不小差距。評估碳化硅襯底產品質量的核心參數主要有直徑、微管密度、多型 面積、電阻率范圍、總厚度變化、彎曲度、翹曲度、表面粗糙度等。通過比較國產碳化硅 企業與海外龍頭企業的產品技術參數,可以發現在產品直徑、總厚度變化、電阻率、表面 粗糙度等多項指標上國產 4 英寸和 6 英寸碳化硅襯底與海外廠商產品基本相同。
制備器件 中微管的存在可能導致器件過高的漏電流甚至器件擊穿,各廠商都在致力于未來降低微管 密度,部分龍頭碳化硅企業如 II-VI 可將 4-6寸產品的微管密度穩定控制在 0.1cm-2 以下, 國內廠商的產品微管密度基本在 0.5-5cm-2,存在差距。同時,國內公司在單晶性能一致性、 成品率、成本等單晶質量指標方面仍存在較大差距。我們認為,未來隨著大尺寸產品的研發生產和中小尺寸碳化硅生產技藝的不斷成熟,預計國產碳化硅產品種類不斷豐富,產品 質量將比肩國際龍頭企業。
國內外廠商大規模擴產,但國內有效產能不足致中短期仍將維持供不應求
目前全球碳化硅材料行業處于加速擴產、跑馬圈地的階段,海內外廠商均加速擴產,但我 們認為應避免重復建設的問題,造成產能無序擴張。
